黄燐発光式微量酸素分析計 TOAシリーズ
TOA シリーズは、長年にわたる大陽日酸株式会社のガス分析技術を生かして開発した当社固有の高感度微量酸素分析計です。黄燐発光式微量酸素計の特長を生かし、応答速度は ppb レベルでも 100 秒以内です。
また黄燐容器をカートリッジ式にしたことで取り扱いが容易となり、メンテナンス性が大幅に向上しました。黄燐の交換は 1年に 1 回の頻度で運用できます。
測定原理
TOA 黄燐蒸気と試料ガス中の微量酸素は主として、下記のような反応となります。
P4 + 3O2 = 2P2O3 + 光エネルギー
この反応で放出される光エネルギーは微量酸素の濃度に比例するので、この光エネルギーを光電子増倍管で測定し、電気信号に変換して濃度として表示させることにより微量酸素の測定をします。

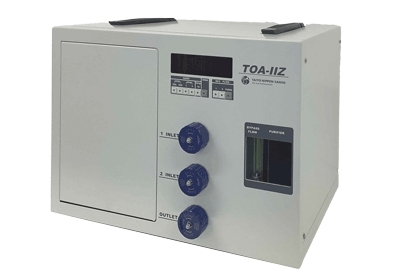

TOA-II Z
特長
- 高感度 : 最小検出感度 5ppb
- 広範囲 : ～10ppmまで測定可能
- 高速応答 : 90%応答 100 秒以内
- 安全性 : バルブ付カートリッジ黄燐容器採用、黄燐除害筒付
- 可搬性 : ポータブル電源供給および取っ手付で持ち運び分析も容易に
※ポータブル電源は付属致しません。ユーザー様にてご用意ください。
仕様
| 測定原理 | 黄燐発光式 |
|---|---|
| 測定範囲 | 5ppb～10ppm (5レンジ切替) |
| 測定対象ガス | N2、Ar、He、H2※ |
| 測定条件 | 水分濃度1ppm以下（露点-76℃） |
| 性能 |
再現性 ：N2, Ar フルスケールの ±2% 以内 |
| 外形寸法 | W430×D325×H323 (mm) |

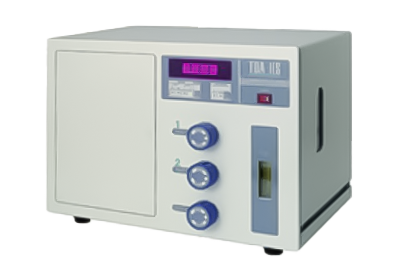

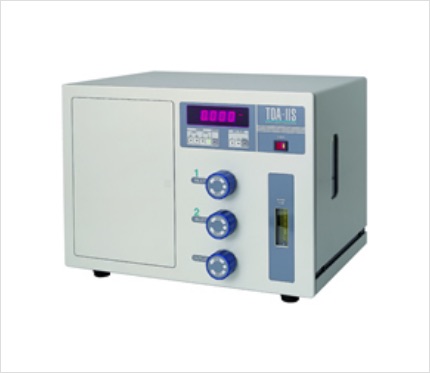

TOA-II S
特長
- 高感度 : 最小検出感度 5ppb
- 高速応答 : 90%応答 100 秒以内
- 安全性 : カートリッジ黄燐容器採用、黄燐除害筒付
仕様
| 測定原理 | 黄燐発光式 |
|---|---|
| 測定範囲 | 5ppb～2ppm (4レンジ切替) |
| 測定対象ガス | N2、Ar、He、H2※ |
| 測定条件 | 水分濃度1ppm以下（露点-76℃） |
| 性能 | 再現性 ：フルスケールの ±2% 以内 ドリフト ：フルスケールの ±2%/day 以内 応答速度 ：90%応答 100秒以内 最小検出感度：5ppb（測定ガスがH2の場合は10ppb） |
| 外形寸法 | W430×D325×H320 (mm) |

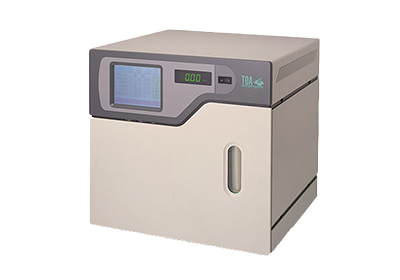

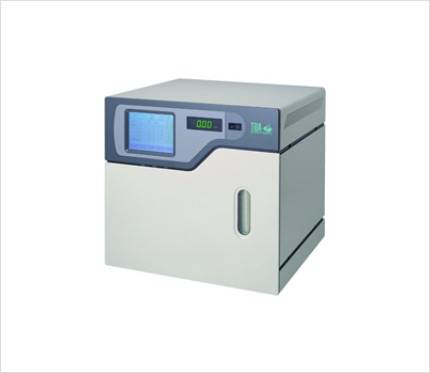

TOA-IV
特長
- 高感度 : 最小検出感度 0.1ppb
- 高速応答 : 90%応答 120 秒以内
- 安全性 : カートリッジ式黄燐容器採用、黄燐除害筒付き
- 操作性 : 液晶タッチパネルによる対話型操作
- 校正 : 面倒なゼロ、スパン校正はオート
仕様
| 測定原理 | 黄燐発光式 |
|---|---|
| 測定範囲 | 0.1ppb～2ppm(6レンジ自動切替およびフルスケールを任意に設定可能) |
| 測定対象ガス | N2、Ar、He、H2 |
| 測定条件 | 水分濃度0.1ppm以下（露点-90℃） |
| 性能 | 再現性 ：フルスケールの ±2%以内 ドリフト ：フルスケールの ±2%/day 以内 応答速度 ：90%応答 120秒以内 最小検出感度 ：0.1ppb |
| 外形寸法 | W430×D400×H420 (mm) |
